Фланець вільний до втулки

Опис товару

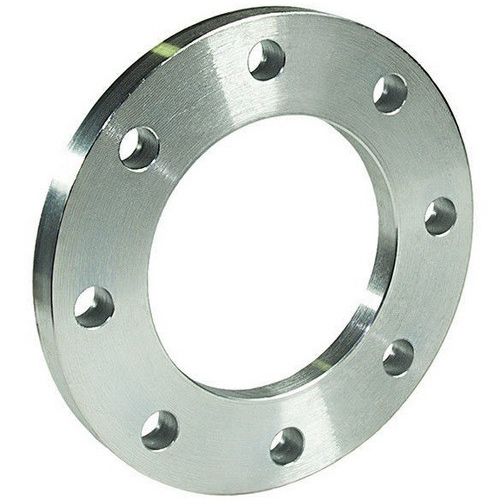

Фланець вільний до втулки

Являє собою плоску металеву пластину з отворами для болтів. Внутрішній діаметр фланця більший, ніж зовнішній діаметр поліетиленової труби. Це дає змогу вільно надіти фланець на втулку ПЕ, яка приварюється до кінця труби.

Фланець вільний до втулки (або вільнообертовий фланець, роз’ємне фланцеве з’єднання) — це сталева або полімерна деталь, яка використовується спільно з ПЕ втулкою під фланець для створення розбірного фланцевого з’єднання в поліетиленових трубопроводах.

Призначення

• Створення розбірного, герметичного з’єднання між:

  • ПЕ трубами (через втулку)

  • трубами з інших матеріалів (метал, ПВХ, чавун)

  • арматурою (засувками, кранами, компенсаторами)

• Забезпечення можливості демонтажу/монтажу без різання труби

Конструкція

Фланець вільний — це плоске кільце з отворами під болти, яке вільно обертається навколо втулки. Разом зі втулкою ПЕ під фланець утворює фланцеву пару.

Характеристики : Фланець вільний до втулки

• Матеріал фланця:

  • Сталь (покрита фарбою, епоксидом або оцинкована)

  • Нержавіюча сталь (рідше)

  • Пластик (ПП, ПЕ) — для низьких тисків

Фланець

• Тип з’єднання: розбірне фланцеве (спільно з втулкою)

• Діаметри (DN): від 20 до 630 мм (типово: DN40, DN50, DN63, DN110, DN160 тощо)

• Тиск: PN6, PN10, PN16 (залежно від товщини та отворів)

• Стандарт болтового з’єднання: DIN EN 1092-1 або ГОСТ

Переваги Фланець

• ✔ Легкість монтажу — фланець обертається і легко поєднується з іншими фланцями

• ✔ Розбірність — можна відкрутити, перевстановити, замінити

• ✔ Підходить для складних вузлів трубопроводів

• ✔ Сумісність з металевими та пластиковими компонентами

Приклад маркування Фланець

• DN110 — умовний прохід

• PN16 — тиск до 16 бар

• Стальний — матеріал

• До втулки ПЕ SDR11 — сумісність з відповідною ПЕ втулкою
